PROFILO RADIOGRAFICO

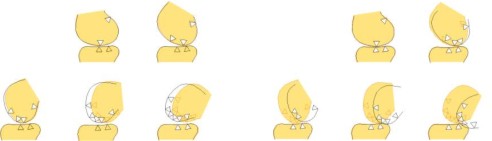

Differenza tra il profilo radiografico e lo snodo con il centro fisso.
Si può notare come la sagoma del modello, al chiudersi della flessione, si porta in avanti ed in alto.
Da studi recenti si è stabilito che lo spostamento in alto corrispondeva ad un valore medio di 13.4 mm.

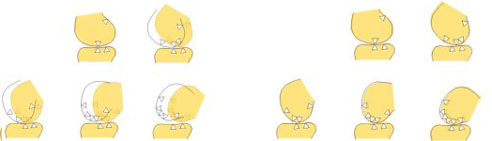

Differenza tra il profilo radiografico e lo snodo con il centro saltato.
Il modello alla fine della flessione si trova in una posizione notevolmente avanzata e sollevata rispetto al profilo radiografico.

CONCLUSIONI

Dalla nostra indagine risulta evidente che il ginocchio ha un moto roto-traslatorio durante il quale, dopo i 30° di flessione, il condilo femorale scivola anteriormente ed in modo progressivo sul piatto tibiale. Tale moto, quindi, dovrebbe essere riproposto in qualunque tipo di apparecchiatura o snodo meccanico che, per problemi fisioterapici, deve accompagnare il ginocchio nel suo movimento.
Al contrario, se il ginocchio viene vincolato ad un'articolazione meccanica che non riproduce tale moto roto-traslatorio, i capi articolari tenderanno ad essere trascinati dallo stesso dispositivo sulla traiettoria di quest'ultimo, creando all'interno del ginocchio degli allontanamenti con tensioni che si scaricano sulle strutture articolari quali i legamenti, in particolare i crociati, la capsula, i menischi e le cartilagini.
Dalla nostra indagine risulta che lo snodo a centro di rotazione variabile è quello che meglio propone un movimento che riproduce la gerarchia di intervento tra la progressività dei moti di rotolamento e di scivolamento. Questo fa sì che la gamba ed il supporto meccanico a lei collegato, restino perfettamente su traiettorie parallele in modo che, in qualsiasi fase del movimento, ogni punto di contatto gamba-dispositivo meccanico resti sempre perfettamente corrispondente. Ciò evita qualsiasi tipo di trazione del dispositivo meccanico sulle strutture deboli articolari ed evita l'insorgenza di tensioni all'interno del ginocchio.
In conclusione vogliamo far riferimento ai punti principali che sono riportati nel “Decreto Legislativo 24 febbraio 1997, n. 46 - Allegato I – Requisiti Essenziali. – Requisiti Generali” relativi alla normativa per la certificazione CE:
1.- i dispositivi devono essere progettati e fabbricati in modo che la loro utilizzazione non comprometta lo stato clinico e la sicurezza dei pazienti, né la sicurezza e la salute degli utilizzatori,
2.- le soluzioni adottate dal fabbricante per la progettazione e la costruzione dei dispositivi devono attenersi a principi di rispetto della sicurezza, tenendo conto dello stato di progresso tecnologico generalmente riconosciuto.

RIFERIMENTI BIBLIOGRAFICI

Draganich L.F., Andriacchi T. P., Andersson G. B (1987) Interaction between intrinsic knee mechanics and the knee extensor mechanism, J. Orthop. Res. 5:539-547.
Fleischmann J, Line R (1981) Anatomia umana applicata all'educazione fisica ed allo sport, vol.1, S.S.S., Roma, 303.
Fumagalli Z, Fusaroli P, Lambertini G, Nesci E, Pasqualino A (1977) Anatomia umana, vol.1, Piccin ed., Padova, vol. 1, pp 191-195.
Inall J.N. (1986) Chirurgia del ginocchio Verduci editore, pp. 11, 12-13, 25
Kapandji I A (1977) Fisiologia articolare, Marrapese Ed. Demi s.r.l., Roma, 90.
Marinozzi G, Pappalardo S (1977) L'articolzione del ginocchio, problemi morfologici e funzionali, Alcmeone,Istituto Superiore di Educazione Fisica, Roma, n.1, pp 25-30.
Loudon J, Bell S, Johnston J (1998) The clinical orthopedic assement guide, Human Kinetics, Champaign IL, pp 7-8.
Melegatti G (1997) Biomeccanica del legamento crociato anteriore, Alea Ed., Milano, vol.2, 22-24.
Nietert M (1976) Bestimmung der anatomischen Kniegelenksachse im Hinblick auf die Versorgung Versehrter und Unterschenkelprothesen und Stùtzapparaten, Orthopàdie-Technik 27 198-201.
Nissell R (1985) Mechanics of the knee, Acta Ortop. Scand. 56 (supp.216): 5-41
Putz R (1995) Anatomie und Biomechanik des Kniegelens, Radiologie, 35, Springer-Verlar, 83.
Show J A, Murray D G, (1974) The longitudinal axis of the knee and the role of the cruciate ligaments in controlling trasverse rotation, J. Bone Joint Surg. 56A:1603-1609.
Smidt G.L. (1973) Biomechanical analysis of knee flexion and extension, J. Biomech., 6:79-92.
Steinbrück K, (1997) Rehabilitation des Kniegelenkes nach Kreuzband – Operationen, Orthopädie-Technik, 725-735.
Tittel K (1979) Anatomia funzionale dell'uomo, Edi Ermes, Milano, 272.
Yamaguchi G.T., Zajac F.E. (1989) A planar model of the knee joint to characterize the knee-extensor mechanism, J. Biomech.,22:1-10.
